I-PEX 83020-100B-01-D 20373-R32T-06兼容型极细同轴线束替代品

一、从Pin数与连接器开始，确定极细同轴线束基础规格
对于工程师而言，极细同轴线束选型首先需要确认的并不是线束外观，而是设备实际需要的连接通道数量、连接器结构以及线束在整机内部的安装方式。尤其是在高速显示、摄像头模组、笔记本及其他高密度电子设备中，连接器的Pin数、Pitch、出线方向和整体尺寸都会直接影响PCB布局及线束走线。因此，选型时需要将连接器与线束作为一个整体进行匹配，而不能只根据线束长度或线径进行判断。

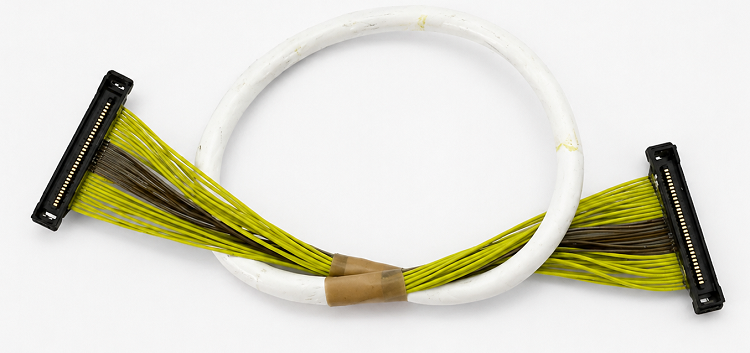

本次介绍的 I-PEX 83020-100B-01-D 为32Pin极细同轴线束，线束长度为 200MM，线材端使用的连接器型号为 20373-R32T-06。该连接器对应CABLINE-SS系列32Pin规格，采用 0.4mm Pitch 高密度设计，并配合垂直直角连接、水平出线结构，可适应设备内部较为紧凑的安装环境。对于工程师来说，在确认此类线束时，需要首先核对Pin数、连接器型号、Pitch以及设备端配合结构，确保机械尺寸和电气连接关系均能够对应。

-----------------------------------------------------------------------------------------------------

二、线材规格、阻抗与长度，是高速应用选型的关键
确定连接器规格之后，线材本身同样是极细同轴线束选型的重要环节。高速信号在极细线缆中传输时，线径、阻抗、屏蔽结构以及线束长度都会影响信号完整性。CABLINE-SS系列可匹配多种Micro-Coaxial Cable，其中AWG40属于典型的极细同轴线规格；在高速信号应用中，还需要结合具体线材的阻抗特性以及设备接口要求进行匹配。对于工程师而言，不能简单认为“线越细越好”，而应在空间尺寸、高速性能和实际布线需求之间找到合适的平衡。

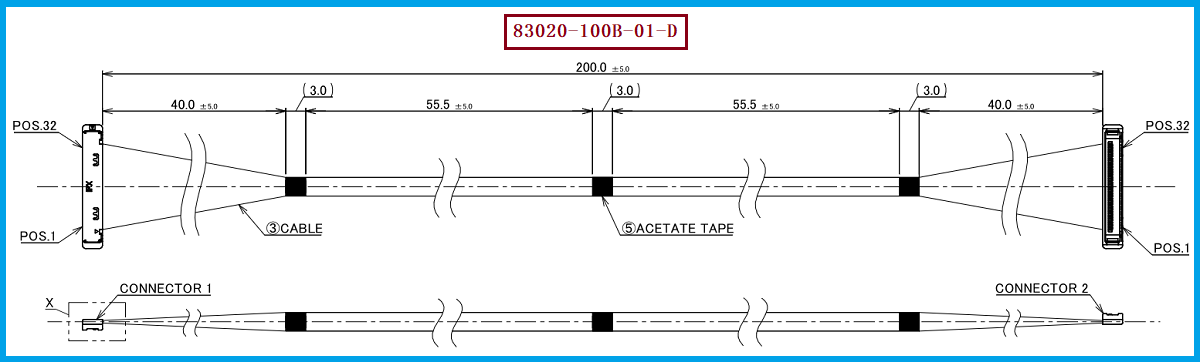

线束长度也是实际选型过程中容易被忽略的参数。I-PEX 83020-100B-01-D的长度为200MM，在进行替代或重新开发时，需要保持实际设备所需的走线路径和装配余量，同时关注线序定义。该产品采用 1-1线序，因此替代设计不仅要确认200MM长度，还需要核对信号对应关系，避免因线序不同造成设备端信号连接错误。对于高速应用，还应结合实际传输速率进行信号完整性验证，使线材、长度和连接器共同满足系统要求。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
从工程选型角度来看，极细同轴线束通常需要同时确认Pin数、连接器型号、Pitch、线材规格、阻抗、线束长度、线序以及设备内部安装空间。以 I-PEX 83020-100B-01-D 为例，其核心匹配条件包括32Pin、200MM、1-1线序以及线材端 20373-R32T-06 连接器。对应的32Pin CABLINE-SS板端连接器型号为 20374-R32E-31，因此在进行兼容设计时，还需要结合PCB端实际使用的连接器进行整体确认。

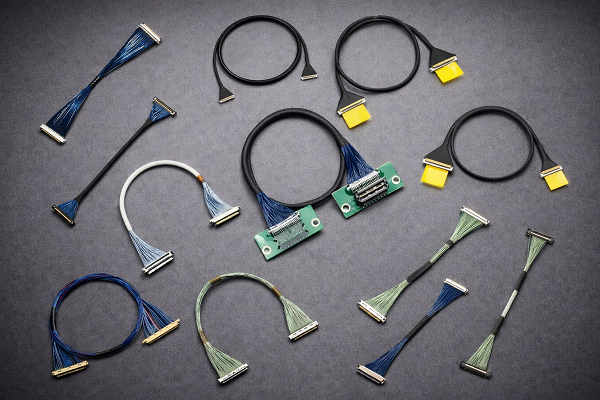

对于采购人员而言，如果项目需要寻找第二供应商、国产替代或稳定的极细同轴线束供应方案，可以先按照原产品的关键规格进行逐项匹配，再通过样品测试确认连接器配合、线序、机械尺寸和高速信号性能。我们公司可提供：I-PEX 83020-100B-01-D兼容替代线束方案，能够围绕32Pin、200MM、20373-R32T-06连接器及实际装配要求进行极细同轴线束生产制造，为工程师的产品验证和采购人员的供应商导入提供相应的替代方案。

-----------------------------------------------------------------------------------------------------

四、极细同轴线束选型需要综合考虑多个参数
I-PEX 83020-100B-01-D是一款32Pin、200MM长度、1-1线序的极细同轴线束，线材端使用 20373-R32T-06 连接器，采用0.4mm Pitch高密度连接结构。对于工程师而言，极细同轴线束选型不能只关注某一个参数，而需要从连接器、Pin数、Pitch、线材规格、阻抗、长度、线序以及安装空间等多个方面进行综合判断，尤其是在高速信号应用中，更需要关注线材与连接器之间的整体匹配关系。
对于采购人员来说，进行兼容替代时同样需要从“型号对应”进一步深入到实际性能和装配要求，通过样品验证确认线束是否真正适用于原设备。极细同轴线束的合理选型，本质上是连接器、线材、尺寸和高速信号性能之间的综合匹配。针对 I-PEX 83020-100B-01-D，我们公司可提供兼容替代线束制造方案，为客户在工程验证、产品导入以及供应链优化过程中提供更多选择。

我是【美金电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。
