I-PEX 83017-100B-01-D 20373-R30T-06兼容型极细同轴线束替代品

一、I-PEX 83017-100B-01-D：面向高速图像采集的30Pin极细同轴线束
高速图像采集模组在传输摄像头、显示或视觉处理数据时，信号速率不断提高，线束不仅要满足高速传输要求，还需要尽量降低外部电磁干扰对信号质量的影响。对于设备内部空间有限的应用，采用结构紧凑的极细同轴线束，可以在高密度布线的同时兼顾高速信号连接需求。CABLINE®-SS系列覆盖多种Pin数，并支持Micro-Coaxial Cable等线材配置。

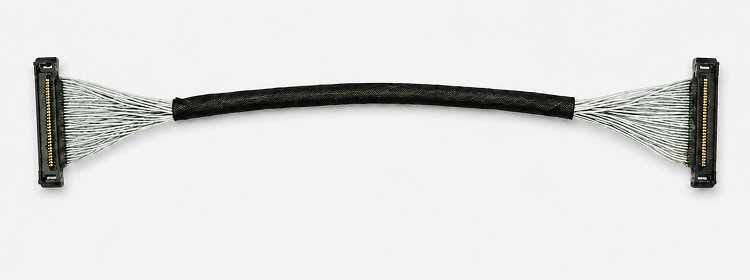

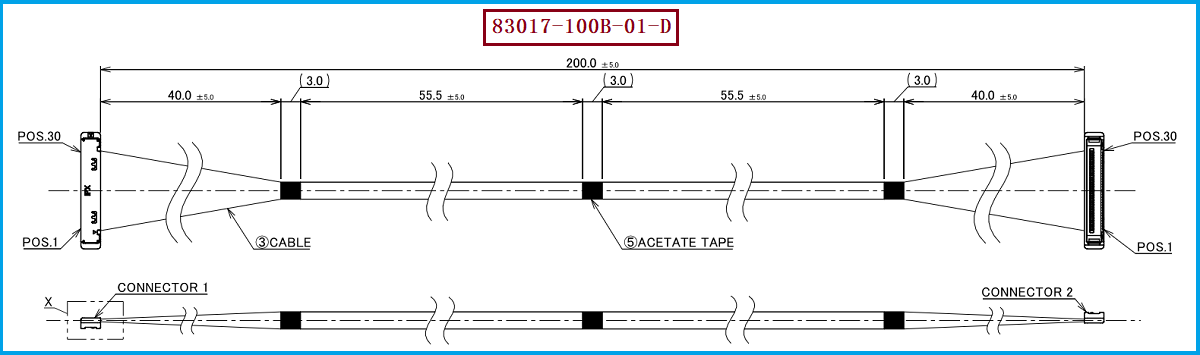

I-PEX 83017-100B-01-D是一款30Pin极细同轴线束，长度为200mm，采用AWG 40 Micro-Coaxial Cable，线材端连接器型号为20373-R30T-06。该连接器对应30Pin规格，并支持Micro-Coaxial Cable AWG 40、AWG 36等配置。 对于工程师来说，这种产品适合从线材结构、连接器匹配、布线路径和信号完整性等多个方面进行EMI优化；对于采购人员来说，明确料号、连接器和线材规格，则有利于后续兼容替代和供应链管理。

-----------------------------------------------------------------------------------------------------

二、高速图像采集模组如何选极细同轴线束来优化EMI？
高速图像采集模组中的EMI控制，并不是单纯依靠增加屏蔽材料就能解决。极细同轴线本身采用同轴结构，信号导体外围具有屏蔽层，在合理的结构设计和连接条件下，可以减少信号之间以及信号与周围电路之间的耦合。因此，在选择高速图像采集线束时，应重点关注线材结构、阻抗、线长、连接器结构以及屏蔽连续性。
实际设计中，还需要尽量缩短高速信号路径，避免线束与高噪声电源、DC/DC转换器或其他高速开关信号长距离平行布线，同时控制线束弯折和走线方式。对于30Pin、200mm的I-PEX 83017-100B-01-D，AWG 40线材兼顾了较小的外形尺寸和高速内部连接需求。需要注意的是，EMI表现最终取决于整个系统，包括PCB布局、接地、连接器、线束以及设备屏蔽结构，不能仅凭线束型号单独判断整机EMI性能。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
对于工程师而言，高速图像采集模组进行极细同轴线束选型时，应先确定实际接口、信号速率和通道数量，再确认线束长度、线径、阻抗及连接器结构。如果设备内部空间紧凑，同时存在较高的EMI控制要求，可以优先考虑具有良好屏蔽结构的Micro-Coaxial Cable，并结合实际布线环境进行信号完整性和EMI测试。I-PEX 83017-100B-01-D采用30Pin、200mm、AWG 40配置，可以作为此类高密度内部连接的选型参考。
对于采购人员而言，兼容替代时不能只确认30Pin数量，还需要核对20373-R30T-06连接器、AWG 40线材、线束长度、Pin定义及整体结构。我们公司可提供：I-PEX 83017-100B-01-D兼容替代线束方案，可根据客户图纸、样品及实际应用要求进行打样、规格确认和批量生产。

-----------------------------------------------------------------------------------------------------

四、83017-100B-01-D：高速图像采集模组的极细同轴线束方案
高速图像采集模组优化EMI时，极细同轴线束的选择需要与整机的PCB、连接器、接地和布线方案配合考虑。I-PEX 83017-100B-01-D采用30Pin、200mm、AWG 40配置，线材端连接器为20373-R30T-06，在设备内部空间有限、需要高密度高速信号连接的场景下具有较好的适配性。
对于需要国产替代、兼容替代或批量采购的客户，我们公司可提供I-PEX 83017-100B-01-D兼容替代线束方案，支持产品打样、规格确认及批量生产。通过合理选择线材规格、控制线束长度和布线路径，并配合整机EMI设计，可以为高速图像采集设备提供更稳定的极细同轴线束连接方案。

我是【美金电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。
