I-PEX 82883-100B-02-D 20373-R20T-06兼容型极细同轴线束替代品

一、I-PEX 82883-100B-02-D：面向高密度连接的20Pin极细同轴线束

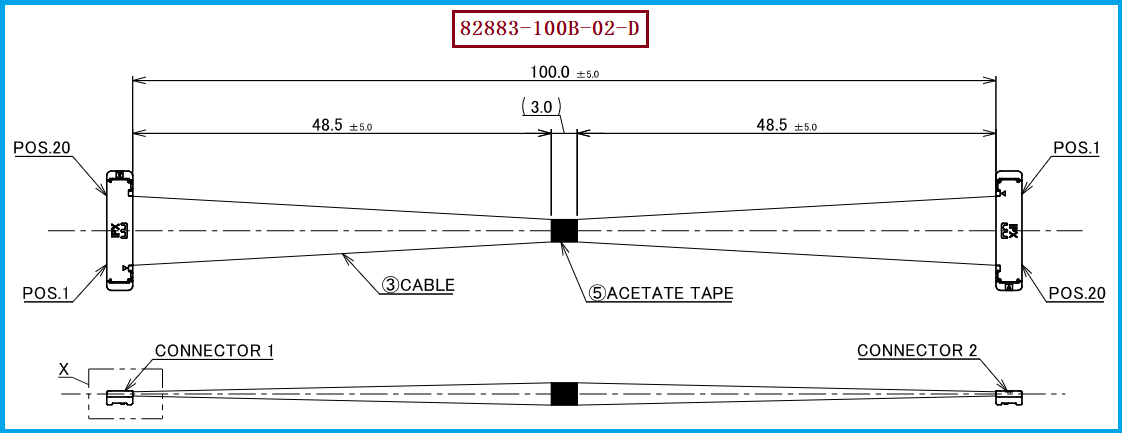

在笔记本、平板、显示模组、摄像头以及其他空间紧凑的电子设备中，内部高速信号连接既要满足有限空间内的布线要求，也需要兼顾信号传输稳定性。因此，对于工程师来说，线材规格、连接器尺寸、Pin数以及整体线束结构，往往需要同时考虑。I-PEX 82883-100B-02-D属于CABLINE®-SS系列20Pin极细同轴线束，采用AWG 40 Micro-Coaxial Cable，线材端使用的连接器型号为20373-R20T-06，线束长度为100mm，适合高密度内部信号连接场景。
对于采购人员而言，像82883-100B-02-D这种具有明确型号、连接器及线材规格的线束，在进行原型号采购、第二供应商开发或兼容替代时，更容易建立清晰的规格匹配条件。实际选型不能只看20Pin和连接器外观，还需要同步确认AWG 40线材、线束长度、Pin定义以及设备端实际装配要求，从而避免出现“连接器能够匹配，但整条线束无法直接使用”的情况。

-----------------------------------------------------------------------------------------------------

二、极细同轴线束和LVDS线有什么差异？关键区别在于线材结构和信号传输方式
工程师在做高速信号连接设计时，经常会将极细同轴线束与LVDS线进行比较，但两者实际上并不是完全相同的概念。LVDS是一种低电压差分信号传输方式，而极细同轴线束是一种线缆结构。LVDS主要通过差分信号的方式传输数据，极细同轴线则通过中心导体、绝缘层、屏蔽层和外部绝缘层形成相对完整的同轴传输结构。因此，极细同轴线可以用于高速差分信号连接，但不能简单地把“极细同轴线”和“LVDS线”理解成两种完全对应的线材。
如果从抗干扰角度来看，两者的技术侧重点也有所不同。极细同轴线通过屏蔽结构使信号传输路径与外部环境之间形成一定隔离，在多组高速信号密集排列的情况下，有助于控制外部干扰和相邻线路之间的串扰；LVDS则主要利用差分传输特性降低共模干扰。因此，在高速、高密度设备内部连接中，极细同轴结构具有较明确的屏蔽优势，但实际EMI表现还会受到阻抗、接地、连接器结构、布线方式以及系统整体设计的影响，并不能简单理解为极细同轴线在任何情况下都一定优于LVDS。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
对于正在进行产品开发的工程师，如果原设计采用I-PEX 82883-100B-02-D，建议首先围绕原线束的关键结构进行确认，包括20Pin规格、20373-R20T-06连接器、AWG 40 Micro-Coaxial Cable以及100mm线束长度。CABLINE®-SS的20Pin Plug Housing对应型号为20373-R20T-06，其产品体系同时覆盖不同Pin数及Micro-Coaxial Cable规格，因此在进行替代设计时，应重点确认连接器配套、线材结构和设备端安装空间是否一致。
对于采购人员而言，如果项目存在原厂供货周期、供应链集中或国产替代等需求，可以将原型号作为基础，从连接器型号、AWG规格、线长、Pin定义以及端部加工结构几个方面逐项确认。我们公司专注于极细同轴线束生产制造，可提供：I-PEX 82883-100B-02-D兼容替代线束方案。针对客户实际项目，可以围绕20373-R20T-06、AWG 40以及原线束结构进行匹配开发，并根据工程样品验证结果进一步确认批量生产规格。

-----------------------------------------------------------------------------------------------------

四、从实际应用出发，选择适合的极细同轴线束方案
极细同轴线束与LVDS线的差异，本质上可以理解为“信号传输方式”与“线缆结构”两个不同维度的问题。对于空间有限、信号密度较高的设备，工程师除了关注信号协议和传输速率，也需要考虑线缆自身的屏蔽结构、阻抗控制、布线空间以及连接器尺寸。CABLINE®-SS采用0.4mm Pitch的微型连接结构，并覆盖多种Pin数规格，可以满足不同高密度内部连接设计的需求。
因此，对于需要使用AWG 40极细同轴线材、20Pin连接以及20373-R20T-06连接器的项目，I-PEX 82883-100B-02-D可以作为明确的规格参考。对于原型号替换、第二供应商导入或国产化配套需求，我们公司作为极细同轴线束生产制造商，可提供I-PEX 82883-100B-02-D兼容替代线束方案，围绕客户的连接器、线材规格、长度及实际装配要求进行匹配，为工程师提供样品验证，并为采购人员提供后续批量配套的极细同轴线束解决方案。

我是【美金电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。
