I-PEX 82997-100B-01-D 20680-060T-01兼容型极细同轴线束替代品

一、极细同轴线束与射频线束的区别，从应用需求看结构选择
在高速电子设备中，极细同轴线束和射频线束都具有同轴结构和屏蔽特征，因此在实际选型时容易被混淆。但从工程应用角度来看，两者的设计重点并不完全相同。射频线束主要面向射频信号传输，更关注频率范围、特性阻抗、驻波、插入损耗以及屏蔽性能等射频指标；极细同轴线束则更多用于设备内部高密度信号连接，在有限空间内同时满足高速信号传输、抗干扰、柔性布线以及小型化要求。尤其在笔记本电脑、平板电脑、VR/AR设备、高速显示设备及工业设备内部，多通道信号需要集中布线时，极细同轴线束的尺寸优势更加明显。
对于工程师来说，判断两者并不是简单看“是不是同轴线”，而是要结合信号类型、传输速率、工作频率、连接器间距、布线空间和阻抗要求进行综合判断。对于采购人员而言，则需要进一步确认线束与板端连接器是否匹配、线材AWG是否满足设计要求、Pin数量及定义是否一致，以及替代产品能否保持原有安装尺寸和连接方式。CABLINE-CA II PLUS采用0.4mm接触间距、60Pin结构，并结合全屏蔽和机械锁扣设计，适合对高速传输、EMI控制以及设备内部空间有较高要求的连接场景。

-----------------------------------------------------------------------------------------------------

二、I-PEX 82997-100B-01-D：极细同轴结构如何帮助保持高速信号质量

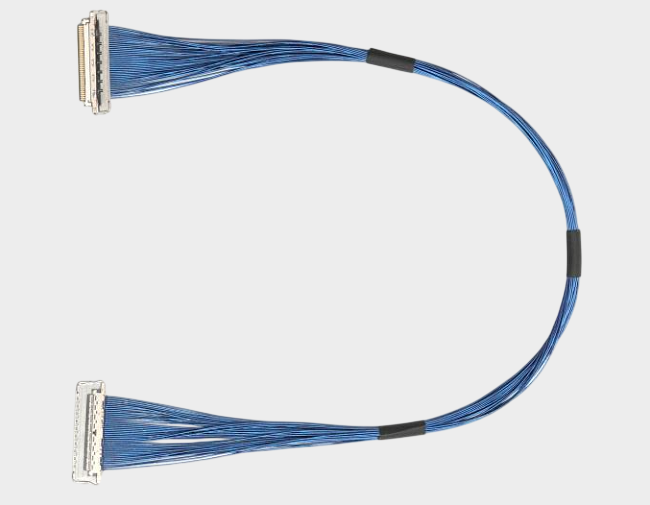

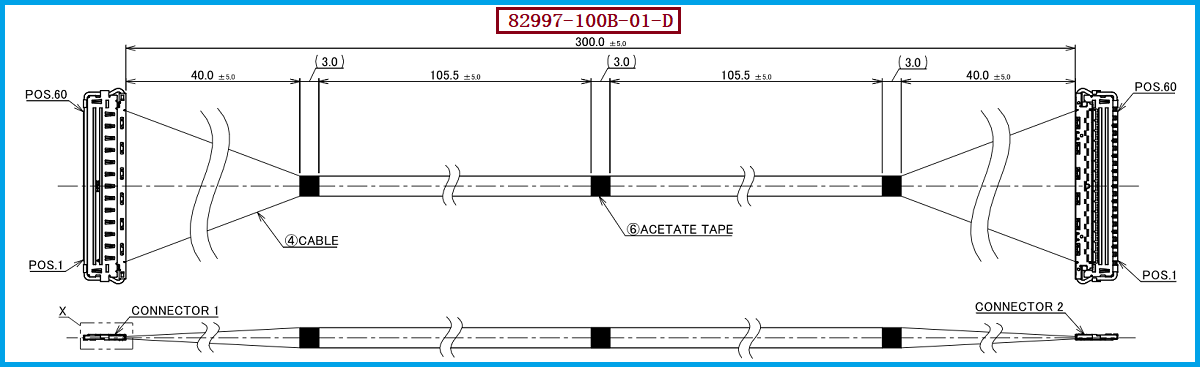

I-PEX 82997-100B-01-D采用60Pin极细同轴线束方案，线材端连接器型号为20680-060T-01，可适配AWG 36、AWG 38、AWG 40、AWG 42和AWG 44等极细同轴线材。对于工程师而言，线材AWG并不仅仅决定线径大小，还会影响电流承载、机械柔韧性以及高速信号链路中的阻抗和损耗表现，因此实际设计时需要根据传输距离、信号速率、功耗和空间条件选择合适规格。不同AWG对应的电流能力也存在明显差异，例如AWG44、AWG42、AWG40、AWG38和AWG36的单接点电流能力分别可达到0.1A、0.24A、0.3A、0.5A和0.8A。
高速信号能否稳定传输，还与屏蔽、阻抗连续性以及连接器端的结构设计密切相关。极细同轴线通过中心导体、绝缘层和屏蔽结构形成相对完整的信号传输环境，可以降低外部干扰以及多通道高速信号之间的相互影响；连接器端则需要保持良好的电气连续性，避免在线缆与连接器交界处产生明显的阻抗变化。CABLINE-CA II PLUS采用ZenShield全屏蔽结构，同时具备机械锁扣设计，60Pin采用0.4mm超细间距，在实现高密度连接的同时兼顾EMI控制和连接可靠性。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
对于需要寻找I-PEX 82997-100B-01-D兼容替代方案的工程师和采购人员，建议先确认板端连接器体系，再确认线材规格、Pin数量、Pin Assignment、线束长度、出线方向以及最终设备内部的安装空间。I-PEX 82997-100B-01-D对应60Pin极细同轴线束应用，线材端使用20680-060T-01，适配AWG 36、AWG 38、AWG 40、AWG 42、AWG 44，因此替代设计不能只做到“连接器能够插上”，还需要对线材结构、阻抗、屏蔽效果、端子压接或焊接工艺以及整条线束的电气性能进行匹配。CABLINE-CA II PLUS本身支持Micro-Coaxial、Twinaxial和Discrete Wire等不同线材方案，60Pin结构与0.4mm Pitch也对线束制造精度提出了较高要求。
对于批量采购项目而言，兼容替代的价值不仅在于型号替换，更在于帮助客户建立稳定的第二供应来源。我们公司专注于极细同轴线束的生产制造，可根据客户现有连接器、线材规格、Pin定义、长度及安装要求进行兼容设计和生产。我们公司可提供：I-PEX 82997-100B-01-D兼容替代线束方案，可围绕20680-060T-01连接器体系以及AWG 36、38、40、42、44极细同轴线材需求进行匹配，为工程验证、样品试制和批量采购提供相应的线束制造支持。

-----------------------------------------------------------------------------------------------------

四、从工程设计到采购导入，极细同轴线束替代需要关注整体匹配
对于工程师来说，极细同轴线束的选型最终应回到完整信号链路，而不是单独评价线材或连接器。尤其当设备需要进行高速图像、显示或大容量数据传输时，连接器的高密度结构、线材的特性阻抗、屏蔽方式、Pin Assignment以及线束走线方式都会影响最终信号质量。CABLINE-CA II PLUS采用60Pin、0.4mm Pitch和全屏蔽结构，并支持高速数据传输应用，适用于对空间和信号完整性要求较高的设备连接场景。
对于采购人员来说，选择替代极细同轴线束时，还应关注供应商是否具备稳定的极细线加工、连接器组装、尺寸控制和批量交付能力。相比单纯采购通用线材，完整的极细同轴线束需要将线材、连接器、端接工艺和成品检测作为一个整体进行控制。我们公司可针对I-PEX 82997-100B-01-D提供兼容替代线束制造服务，在满足连接器匹配和线材规格要求的基础上，根据客户实际设备需求进行线束长度、Pin定义及结构方案的适配，从而降低工程替代和采购导入过程中的沟通成本。

-----------------------------------------------------------------------------------------------------

五、总结：极细同轴线束与射频线束并非简单的同类替换
极细同轴线束与射频线束虽然都强调同轴结构、屏蔽和阻抗控制，但实际应用侧重点不同：射频线束更加关注射频频段内的传输性能，而极细同轴线束更强调在狭小设备空间中的多通道高速信号连接、EMI控制和高密度布线能力。对于I-PEX 82997-100B-01-D这类60Pin极细同轴线束，工程选型需要同时考虑20680-060T-01连接器、AWG 36～AWG 44线材适配范围以及整条信号链路的匹配情况。通过专业的极细同轴线束制造能力，可以在保持连接器和结构兼容的基础上，为客户提供更加灵活的替代供应方案。

我是【美金电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。
