I-PEX 81423-100B-02-D 20634-130T-02兼容型极细同轴线束替代品

一、面向高速、小型化设备的极细同轴线束解决方案
随着笔记本电脑、高分辨率显示设备、AI视觉设备、工业相机、机器人及其他高性能电子设备不断向高速化、轻薄化和高密度化发展，设备内部的信号连接空间越来越有限，而高速信号对于信号完整性、抗干扰能力和连接可靠性的要求却越来越高。极细同轴线束凭借线径小、结构紧凑、高速传输及屏蔽等特点，成为高密度高速信号连接的重要方案。

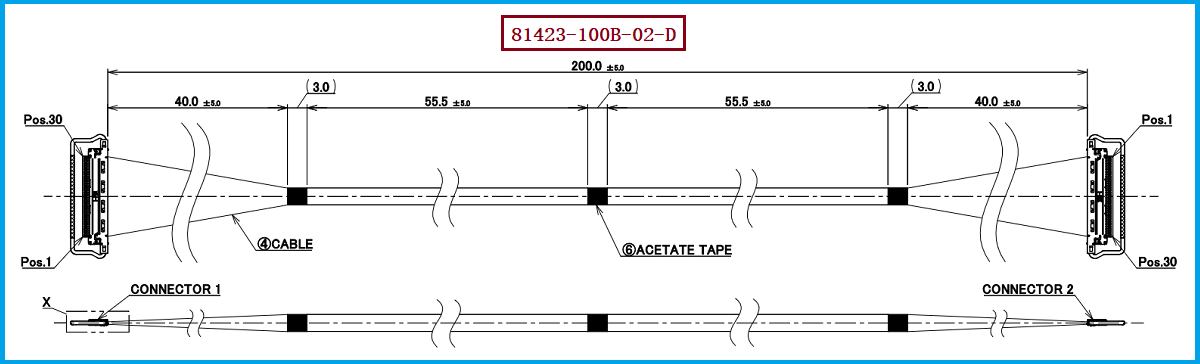

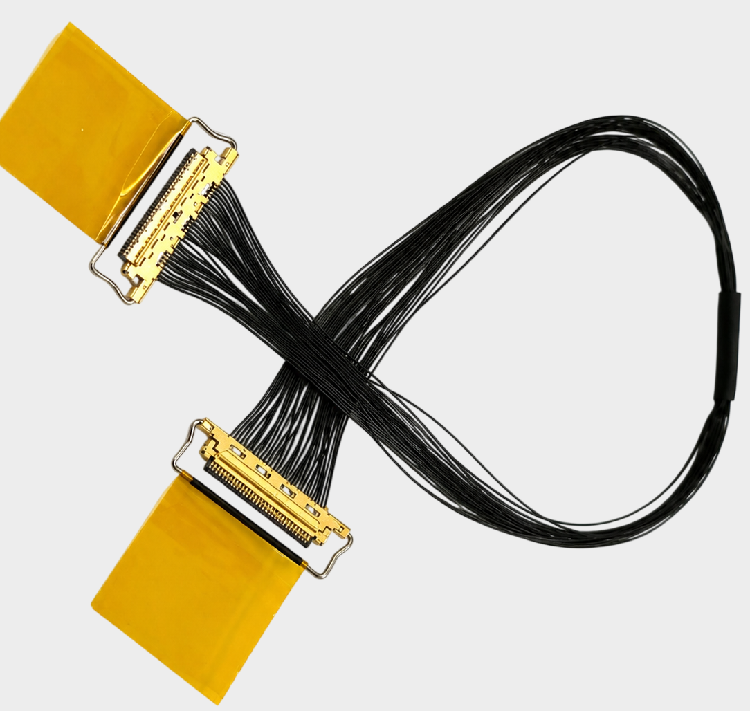

本次介绍的产品对应 I-PEX 81423-100B-02-D，属于CABLINE®-CA系列30Pin极细同轴线束，采用40AWG Micro-Coaxial极细同轴线材，标准长度为200mm，线位定义为1：30，线材端使用的连接器型号为 20634-130T-02。从工程师角度来看，选型时需要同时关注线材、连接器、线位、长度及整体结构；从采购角度来看，则需要明确完整料号和关键规格，避免仅凭Pin数或外观寻找替代品。

-----------------------------------------------------------------------------------------------------

二、极细同轴线束的工作原理是什么？
极细同轴线束的基本工作原理与普通同轴线类似，通过中心导体传输电信号，外围绝缘层实现电气隔离，并利用屏蔽结构降低外部电磁干扰以及高速信号向外辐射。对于多通道极细同轴线束而言，每一路信号都需要保持良好的结构一致性和端接质量，才能使信号在传输过程中保持相对稳定。
因此，极细同轴线束的技术难点并不只是“线做得很细”，而是在有限空间内同时实现微型化、高密度、高速传输和可靠连接。CABLINE®-CA连接器采用0.4mm Contact Pitch、水平对插结构以及Mechanical Lock机械锁扣，并具有屏蔽和多点接地设计；相关产品资料将其定位于高速率传输应用，最高支持32 Gbps/Lane。对于工程师而言，需要结合具体高速信号系统关注线束长度、线材规格、连接器匹配、线位定义及信号完整性。

-----------------------------------------------------------------------------------------------------

三、I-PEX 81423-100B-02-D兼容替代：工程师和采购人员重点关注什么？

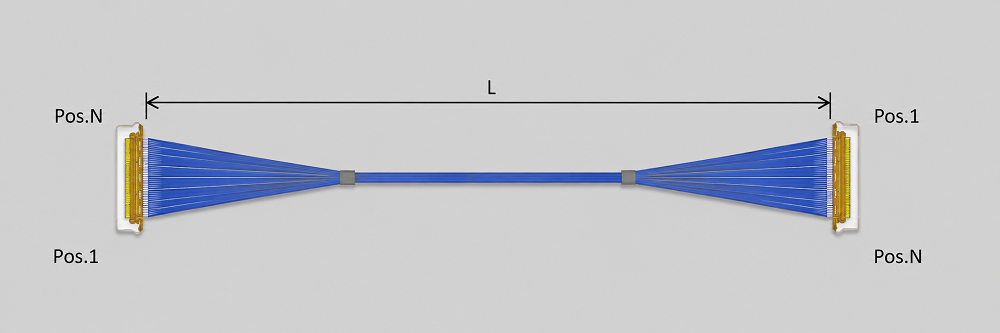

针对 I-PEX 81423-100B-02-D进行兼容与替代选型时，建议首先确认完整产品料号，再进一步核对产品结构和关键规格。本产品对应30Pin、40AWG、200mm、1-N结构的Micro-Coaxial极细同轴线束，线材端连接器型号为 20634-130T-02，线位定义为1：30。其中，30Pin决定信号通道数量，40AWG对应极细同轴线材规格，200mm对应线束长度，而1：30则是实际线位对应关系的重要识别信息。
对于工程师而言，替代产品不能只看外形是否一致，还需要确认连接器接口、Pin位、线序、端接结构、线材规格以及设备内部装配空间；对于采购人员而言，在询价和供应商审核阶段，应尽量提供完整的产品料号及技术参数，并要求供应商进行样品验证。我们公司可提供：I-PEX 81423-100B-02-D兼容替代线束方案，可根据客户实际需求针对30Pin、40AWG、200mm、1：30线位定义以及20634-130T-02连接器配套关系进行极细同轴线束开发与制造。

-----------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
如果客户正在寻找 I-PEX 81423-100B-02-D的国产化、第二供应商或供应链优化替代方案，建议按照“产品料号确认、结构确认、线材确认、连接器确认、线位确认、样品验证、批量导入”的思路进行。首先确认目标产品是否为30Pin极细同轴线束，再核对40AWG、200mm、1-N及1：30线位定义，同时确认线材端连接器是否匹配 20634-130T-02。
对于工程验证，建议先进行样品装配和电气性能测试，再进入小批量验证，最终根据产品尺寸一致性、端接品质、信号传输性能、可靠性及批量交付能力决定是否正式导入。对于采购人员来说，也不建议只比较单价，还应综合考察供应商的极细同轴线材加工能力、连接器端接能力、品质控制能力、交期以及持续供货能力。尤其是高速信号线束，价格并不是判断替代方案是否成功的唯一标准，制造工艺稳定性和批量一致性同样重要。

-----------------------------------------------------------------------------------------------------

五、总结：从单一替代产品走向稳定的极细同轴线束供应方案
I-PEX 81423-100B-02-D是一款30Pin、40AWG、200mm的极细同轴线束，其关键识别信息包括产品料号81423-100B-02-D、线材端连接器20634-130T-02以及1：30线位定义。极细同轴线束通过中心导体、绝缘层和屏蔽结构协同实现高速信号传输，在电子设备不断向轻薄化、高速化和高密度化发展的趋势下，具有重要的应用价值。对于工程师，正确选型的重点是确保结构、电气性能、线位及连接器匹配；对于采购人员，核心则是找到能够稳定实现规格对应、品质一致和持续供货的制造商。我们公司专注于极细同轴线束的生产制造，可提供I-PEX 81423-100B-02-D兼容替代线束方案，并可结合客户具体应用需求提供相应的极细同轴线束产品开发与制造服务。
