I-PEX 81786-100B-02-D 20634-120T-02兼容型极细同轴线束替代品

一、精密连接中的公差控制：81786-100B-02-D的工程应用
极细同轴线束用于高密度电子设备内部连接时，连接器尺寸精度会直接影响线束与PCB端的装配效果。对于工程师而言，连接器不仅要“能插进去”，还需要保证插合位置、接触状态以及整体装配的一致性；对于采购人员而言，连接器及线束的尺寸一致性同样关系到批量产品能否稳定装配。

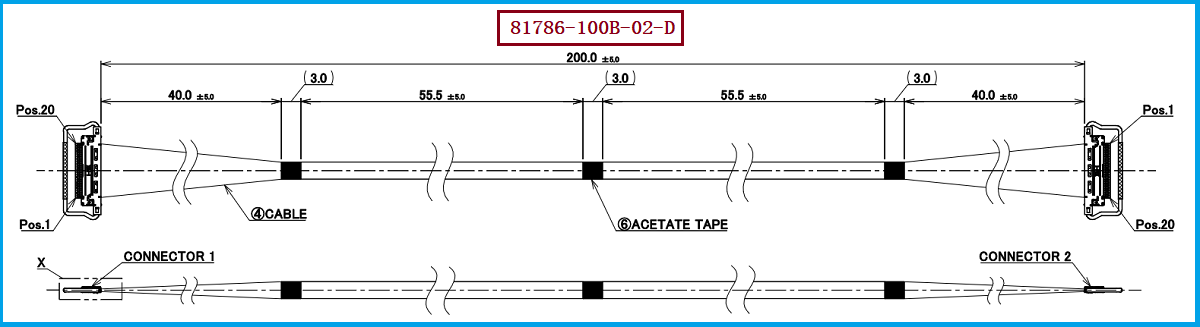

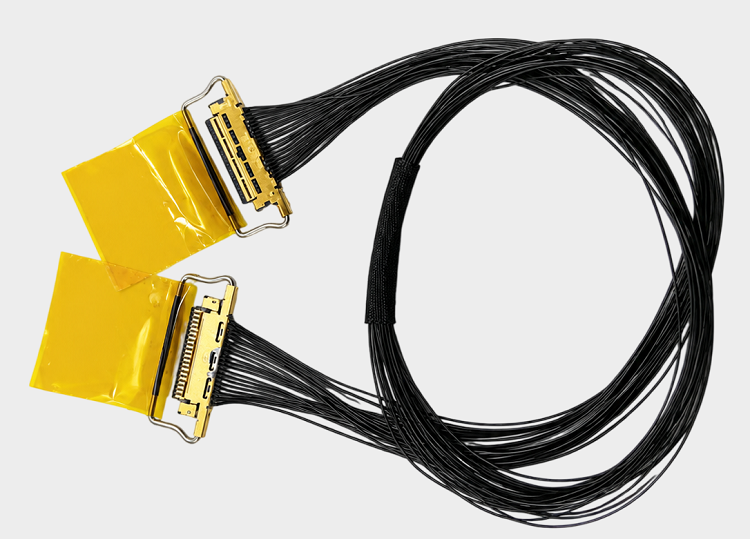

本文针对的 I-PEX 81786-100B-02-D为20 Pin极细同轴线束，线束长度为 200mm，线材端使用 20634-120T-02连接器。该类产品结构紧凑，连接器与极细同轴线材之间的配合精度要求较高，因此在兼容替代时，不能只确认型号和Pin数，还需要关注实际尺寸、装配公差以及批量一致性。

------------------------------------------------------------------------------------------------------

二、极细同轴线束连接器公差对装配有什么影响？
在极细同轴线束装配过程中，如果连接器的尺寸公差控制不稳定，可能造成插合位置偏差、装配阻力异常或连接不到位。对于多Pin微型连接器而言，即使单个尺寸偏差较小，经过多个结构尺寸叠加后，也可能影响整体插合状态。因此，工程师在进行线束设计和替代验证时，需要重点确认连接器与PCB端的配合关系，以及线束安装后的实际状态。
对于 81786-100B-02-D这类20 Pin线束，连接器型号为 20634-120T-02，实际装配不仅取决于连接器本身，还与PCB端连接器、线束长度、走线方向及设备内部空间有关。如果替代产品尺寸与原设计存在偏差，即使理论上的Pin数量相同，也可能出现装配困难、连接不稳定或者批量一致性不足等问题。因此，公差控制的核心价值，就是保证每一条线束在实际装配过程中都能够稳定、可靠地达到设计状态。

------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
在进行 I-PEX 81786-100B-02-D兼容替代时，建议工程师首先确认20 Pin结构、20634-120T-02连接器以及200mm线束长度，同时对连接器外形尺寸、插合位置和实际安装空间进行验证。对于微型连接器而言，不建议仅凭产品型号或外观判断兼容性，而应通过实际样品确认插合、固定及装配效果。
对于采购人员，如果企业正在进行国产替代、第二供应商导入或供应链优化，则应重点关注替代供应商能否稳定控制连接器和线束的尺寸一致性。我们公司可提供：I-PEX 81786-100B-02-D兼容替代线束方案，可围绕20 Pin、20634-120T-02连接器及200mm线束长度进行极细同轴线束生产制造，并配合客户实际设备进行样品验证，降低因尺寸偏差和装配差异带来的替代风险。

------------------------------------------------------------------------------------------------------

四、总结：稳定的装配效果，离不开可靠的公差控制
对于极细同轴线束而言，连接器公差虽然属于尺寸层面的参数，但最终会体现在实际装配、连接稳定性和批量一致性上。特别是在高密度、小型化电子设备中，连接器与PCB之间的配合空间有限，更需要在产品导入前完成充分验证。
I-PEX 81786-100B-02-D采用20 Pin结构，线材端使用 20634-120T-02连接器，线束长度为 200mm。我们公司专注于极细同轴线束生产制造及兼容替代方案开发，可根据客户实际规格进行样品开发、兼容验证及批量生产，为工程师提供可靠的替代方案，也为采购人员提供稳定的极细同轴线束供应选择。

我是【美金电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：尹经理 18013280527（微信同号）。
