I-PEX 82979-100B-01-D 20634-112T-02兼容型极细同轴线束替代品

一、12Pin / 300mm / AWG40，面向高速设备内部连接
随着笔记本电脑、显示设备、工业相机、机器视觉及AI设备不断向小型化、高速化发展，设备内部连接对线束的空间占用、信号完整性及连接可靠性提出了更高要求。极细同轴线束采用高密度、多通道结构，能够在有限空间内实现高速信号连接，适合紧凑型电子设备内部布线。

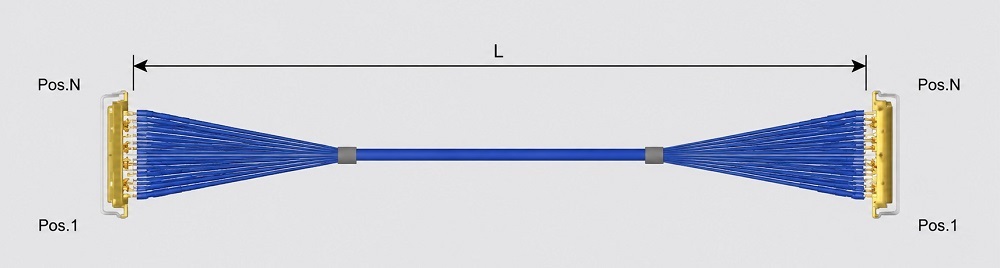

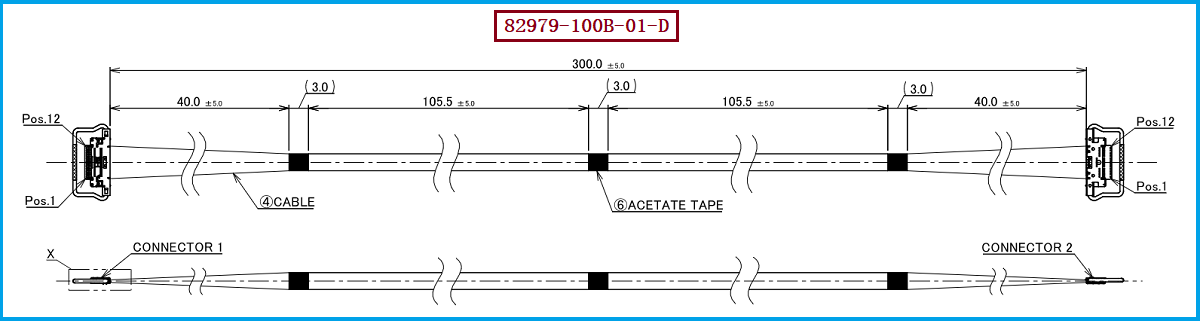

I-PEX 82979-100B-01-D是一款12Pin、300mm、1-1结构的极细同轴线束，采用AWG40、50Ω Micro-Coaxial Cable。该产品适合对线束尺寸和高速信号传输要求较高的应用场景，也是工程师进行原厂替代、国产替代及第二供应商开发时值得关注的产品型号。
我们公司专注于极细同轴线束生产制造，可提供I-PEX 82979-100B-01-D兼容替代线束方案，可根据客户产品结构、线束长度及连接要求进行匹配和定制。

------------------------------------------------------------------------------------------------------

二、极细同轴线适用于哪些高速协议？
极细同轴线并不局限于某一种高速协议，可根据具体线材、连接器、长度及信号完整性要求应用于多种高速信号连接场景。常见应用包括USB4、Thunderbolt、DisplayPort、HDMI 2.1、USB 3.2、eDP、MIPI以及V-By-One US等高速接口。
例如，在显示设备中，可用于DisplayPort、eDP等高速显示信号连接；在摄像头和机器视觉设备中，可用于MIPI等高速影像信号传输；在高速数据设备中，则可用于USB4等高带宽信号连接。
CABLINE-CA系列的参考高速传输能力可达到32 Gbps/Lane PAM4。但在实际工程应用中，协议支持能力并不能仅由线材本身决定，还需要综合考虑线束长度、特性阻抗、连接器、插入损耗、回波损耗、串扰以及PCB设计等因素。因此，对于具体项目，应结合目标协议和实际SI测试结果确认最终性能。

------------------------------------------------------------------------------------------------------

三、20634-112T-02连接器与AWG规格，关系到替代方案匹配

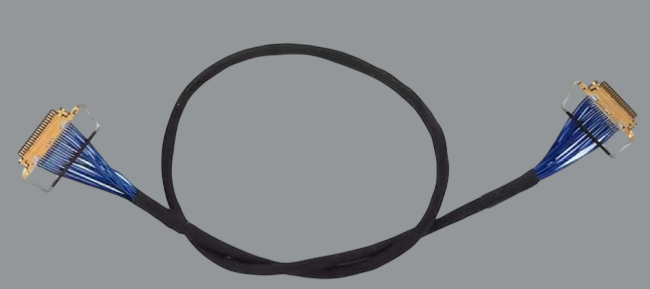

I-PEX 82979-100B-01-D所使用的线材端连接器型号为20634-112T-02，属于12Pin连接器结构。根据所提供的产品信息，该连接器可适配的线材规格包括AWG40、AWG42、AWG34、AWG36。
对于工程师和采购人员而言，进行兼容替代时，不建议只确认Pin数和长度是否一致，还需要同步确认AWG规格、线材外径、阻抗、Pin定义、连接器结构以及端接工艺。尤其是高速应用，还需要进一步验证线束整体的信号完整性。
我们公司可根据客户提供的原厂样品、图纸或产品要求，对线材、连接器、长度及Pin Assignment进行匹配，提供I-PEX 82979-100B-01-D兼容替代线束方案，满足研发验证、国产替代及批量采购需求。

------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
如果计划对I-PEX 82979-100B-01-D进行替代，建议首先确认12Pin连接器的机械结构、对插关系及安装空间，再确认300mm线长、AWG40、50Ω及1-1连接方式等核心参数。对于USB4、DisplayPort、eDP、MIPI等高速应用，还应重点关注插入损耗、回波损耗、串扰及眼图等信号完整性指标。CABLINE-CA采用0.4mm Pitch、水平对插及机械锁扣结构，并结合屏蔽和多点接地设计，适合高密度高速连接应用。
因此，替代方案不应只追求“外形能够安装”，而应以机械兼容、电气匹配和高速性能验证为基础。我们可根据客户具体协议、设备结构及采购要求提供对应的样品开发和批量制造服务。

------------------------------------------------------------------------------------------------------

五、总结
I-PEX 82979-100B-01-D是一款12Pin、300mm、1-1结构的AWG40 / 50Ω极细同轴线束，配套线材端连接器型号为20634-112T-02，可适配AWG40、AWG42、AWG34及AWG36规格线材。极细同轴线束可应用于USB4、Thunderbolt、DisplayPort、HDMI、USB、eDP、MIPI等高速信号连接场景，适合空间受限、高密度及高速数据传输设备。
针对该型号的国产替代、第二供应商导入及批量采购，我们公司可提供82979-100B-01-D兼容替代极细同轴线束方案，从线材、连接器、长度到端接工艺进行匹配，为客户提供稳定可靠的极细同轴线束产品。

我是【美金电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。
