I-PEX 82860-100B-02-D 20634-112T-02兼容型极细同轴线束替代品

一、面向高速、小型化设备的12PIN极细同轴线束
在笔记本电脑、显示设备、工业相机、AI视觉设备等高密度电子设备内部，线束不仅要满足信号传输要求，还需要兼顾空间占用、弯折布线、信号完整性以及连接可靠性。本次介绍的产品对应 I-PEX 82860-100B-02-D，属于CABLINE-CA系列12PIN极细同轴线束，采用 Micro-Coaxial 40AWG 线材，长度300MM，1-N线位定义。此款线束的线材端连接器型号为 20634-112T-02。配套连接器采用 0.4mm Pitch、水平对插结构，插合高度约 1.0±0.1mm，适用于空间紧凑、高密度及高速信号传输场景。
我公司专业生产制造极细同轴线束，可根据客户设备结构、连接器规格、线长及线位要求，提供相应的兼容替代线束方案。

------------------------------------------------------------------------------------------------------

二、极细同轴线束的电磁干扰是如何抑制的？
对于高速信号传输而言，极细同轴线束的优势不仅体现在“小型化”，其同轴结构也是抑制电磁干扰的重要因素。极细同轴线通常通过中心导体传输信号，外围设置绝缘层和屏蔽结构，使信号传输区域处于相对受控的电磁环境中。
这种结构能够减少外部电磁干扰进入信号传输路径，同时也有助于降低高速信号向周围空间产生的电磁辐射。对于多路高速信号集中排列的线束来说，除了线材本身的屏蔽结构之外，连接器端的屏蔽连续性和接地设计同样重要。

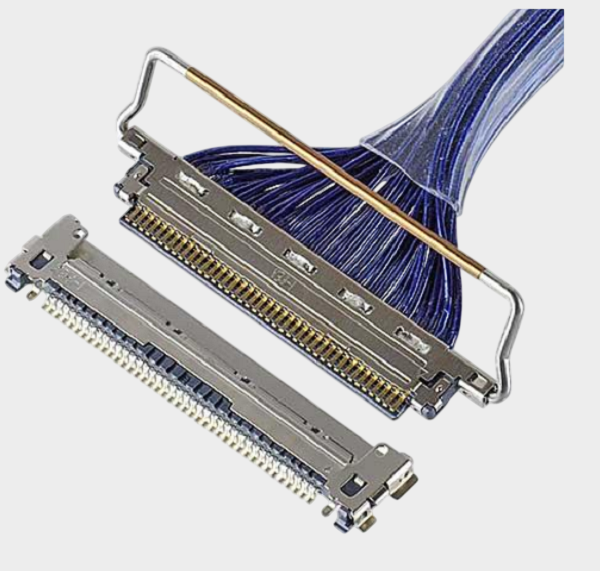

CABLINE-CA系列采用屏蔽结构及多点接地设计，通过连接器与线束之间的配合，为高速信号传输提供相应的EMI抑制和信号完整性设计基础。
因此，工程师在选择极细同轴线束时，不能只关注“PIN数、线长和是否导通”，还需要关注阻抗、串扰、插损、回损、屏蔽连续性以及实际系统中的高速信号表现。

------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
对于需要替代 I-PEX 82860-100B-02-D 的项目，工程选型时建议首先确认几个核心条件：12PIN、40AWG Micro-Coaxial、300MM、1-N线位定义，以及线材端连接器20634-112T-02。
其中，PIN数量和线长只是基础参数，真正进行兼容替代时，还需要进一步确认连接器结构、端子匹配、线位定义、线材结构、屏蔽方式以及高速信号性能。特别是用于高速显示、工业相机、视觉设备等产品时，建议在样品阶段进行实际装配和信号完整性测试，确认替代线束与原设计之间的匹配程度。
我公司可提供：I-PEX 82860-100B-02-D兼容替代极细同轴线束方案。可围绕客户实际需求，对线长、PIN数、线位定义、连接器、线材规格及线束加工结构进行匹配，为工程打样、产品验证及后续批量采购提供相应的极细同轴线束产品。对于采购人员而言，也可以将原产品料号、连接器型号、线长、PIN数和关键技术要求作为统一询价条件，从而方便不同供应商之间进行技术及成本比较。

------------------------------------------------------------------------------------------------------

四、总结：为高速设备提供稳定的极细同轴线束替代选择

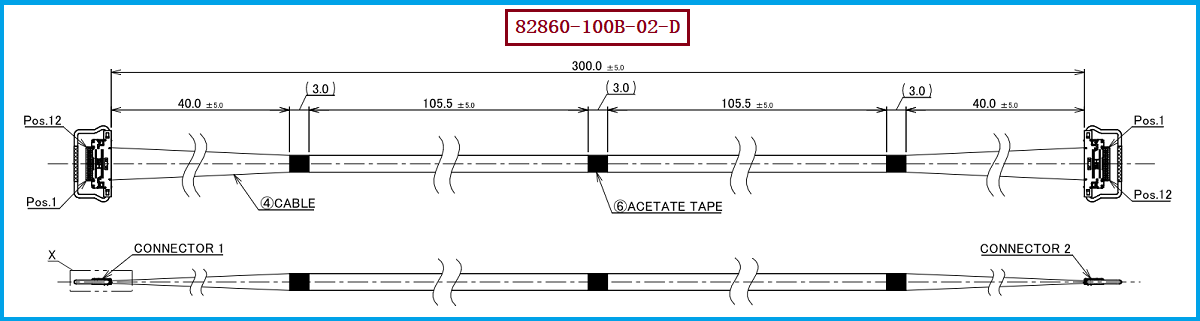

I-PEX 82860-100B-02-D 的主要规格可以概括为：12PIN、40AWG极细同轴线、300MM长度、1-N线位结构，线材端连接器型号为20634-112T-02。对于工程师而言，此类产品的替代重点并不是简单复制外观，而是实现连接器匹配、线材结构、屏蔽性能、加工精度以及高速信号性能的综合匹配。对于采购人员而言，则需要进一步关注产品一致性、供应稳定性、交期以及批量成本。
我公司专注于极细同轴线束生产制造，可针对 I-PEX 82860-100B-02-D 提供兼容替代方案，为客户提供从样品验证到批量生产的极细同轴线束供应支持。

我是【美金电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：尹经理 18013280527（微信同号）。
