I-PEX 83058-100B-01-D 20907-012E-01兼容型极细同轴线束替代品

一、产品介绍｜面向高速、小型化设备的极细同轴线束方案

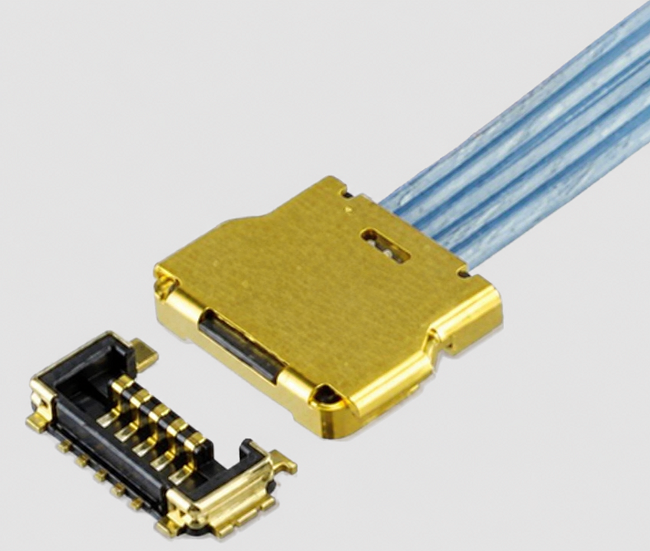

随着笔记本电脑、平板电脑、显示模组、折叠设备及其他轻薄电子产品不断向更薄、更小、更高性能方向发展，设备内部连接空间越来越有限，同时高速显示与数据传输对信号完整性的要求越来越高。I-PEX CABLINE®-UY系列正是面向这类应用推出的极细同轴线连接方案，采用0.35mm超细间距设计，最大嵌合高度仅0.82mm，支持5Pin、10Pin、12Pin，并支持AWG40、AWG42 Micro-Coaxial Cable，参考传输速度可达到32Gbps/lane NRZ。 对于工程研发和采购人员而言，除了关注连接器本体，更需要关注与其配套的极细同轴线束，因为线束承担着设备内部高速信号传输、空间布线及连接可靠性的实际任务。

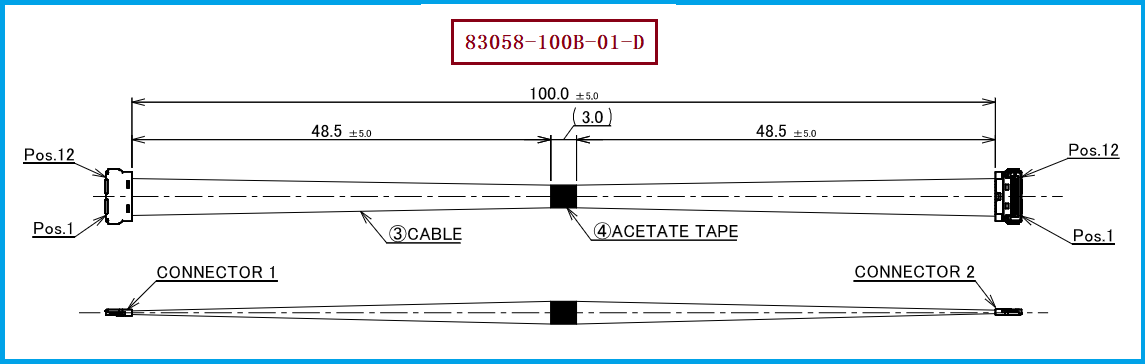

本次介绍的产品型号为I-PEX 83058-100B-01-D，属于CABLINE-UY 12Pin、1-1结构、100mm长度的极细同轴线束型号；资料中的对应产品描述为12Pin Micro-Coaxial 42AWG L=100mm 1-1。 该产品线材端使用的连接器型号为 20907-012E-01，CABLINE-UY系列对应的Plug Housing型号中包含20907-012E-01。 在产品选型方面，CABLINE-UY系列支持 AWG40、AWG42 极细同轴线；其中资料所对应的83058-100B-01-D具体型号描述为AWG42版本，因此在实际替代时应根据客户原产品图纸、样品及设备信号要求确认最终线材规格。

------------------------------------------------------------------------------------------------------

二、工程视角｜极细同轴线束为什么容易成为产品失效点？
极细同轴线束之所以容易成为电子产品中的潜在失效点，一方面与其“极细”的结构特点有关，另一方面也与高速信号传输和设备内部复杂装配环境有关。线束通常需要在狭窄空间内完成布线，部分设备还存在转轴、反复开合或局部弯折等应用场景，因此线束在装配及长期使用过程中可能持续承受弯折、拉伸、挤压等机械应力。当线束端部压接、端接或连接器装配的一致性不足时，也可能进一步放大接触异常、信号间歇性异常等问题。对于工程师而言，遇到屏幕闪烁、显示异常、数据传输不稳定等问题时，不能只检查主板和芯片，也应将极细同轴线束及连接器纳入失效分析范围。
另一方面，高速信号对线材结构及制造一致性更加敏感。CABLINE-UY面向高速内部连接应用，参考传输速度达到32Gbps/lane NRZ，并可应用于USB4、Thunderbolt 5、DisplayPort、eDP、HDMI、MIPI等高速信号场景。 因此，极细同轴线束并不是简单的“导线连接”，其线材规格、阻抗特性、端接工艺、连接器配合及整体加工一致性都需要得到重视。对于工程验证阶段，如果出现偶发断讯、画面闪烁或高速信号异常，建议结合实际装配状态检查线束弯折路径、连接器插合状态、端接质量及信号完整性，而不是仅凭外观判断线束是否正常。

------------------------------------------------------------------------------------------------------

三、产品特点｜I-PEX 83058-100B-01-D兼容替代方案适合哪些需求？
从产品结构来看，CABLINE-UY采用0.35mm Contact Pitch、最大0.82mm嵌合高度以及3.10mm连接器深度，12Pin产品能够在较小空间内实现高密度信号连接；同时Micro-Coaxial Cable支持AWG40和AWG42规格，有利于满足轻薄设备内部的精细化布线需求。 对于工程师来说，这类产品的优势不仅体现在尺寸小，更重要的是能够在有限空间内兼顾高速信号连接与布线灵活性，因此适用于高分辨率显示、高速数据传输以及空间受限的电子设备内部连接。
对于已经使用I-PEX 83058-100B-01-D的设备制造商，如果面临原供应渠道调整、采购成本优化、交期压力或希望建立第二供应商等需求，兼容替代线束可以成为一种供应链优化思路。我司专注于极细同轴线束生产制造，可根据原厂型号、产品图纸、实物样品及客户设备需求进行兼容产品开发，并围绕 83058-100B-01-D、20907-012E-01以及AWG40/AWG42极细同轴线规格进行方案匹配。我们公司可提供：I-PEX 83058-100B-01-D兼容替代线束方案，面向工程研发、样品验证及批量采购需求，为客户提供极细同轴线束的替代制造服务。

------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议｜工程与采购如何确认替代产品？

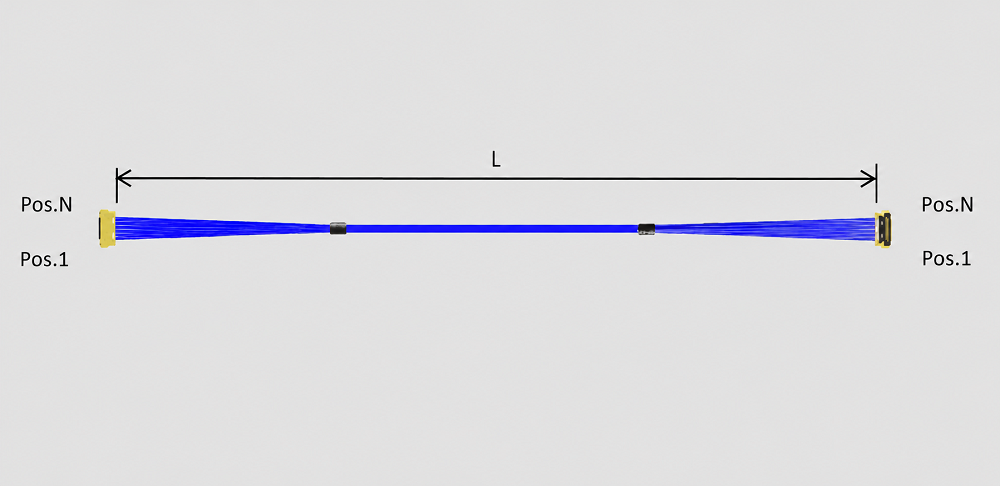

对于工程师而言，选择I-PEX 83058-100B-01-D兼容替代产品时，建议重点确认Pin数量、线束长度、1-1对应关系、连接器型号、线材AWG规格、安装方向以及设备内部实际走线空间。其中，CABLINE-UY系列目前对应5Pin、10Pin、12Pin产品，并提供不同长度的Sample Harness；12Pin 1-1结构中，资料列出的100mm、200mm、300mm型号分别为83058-100B-01-D、83059-100B-01-D和83060-100B-01-D。 因此，在替代过程中不能仅按照“外观相似”判断是否兼容，而应结合原产品规格及设备实际装配情况进行确认。
对于采购人员而言，建议在样品阶段同步确认连接器匹配、线材规格、尺寸公差、加工一致性及批量供货能力，再根据工程验证结果推进批量导入。尤其需要注意的是，CABLINE-UY系列资料明确支持AWG40和AWG42，但83058-100B-01-D的资料描述对应42AWG版本，因此如果客户希望采用AWG40方案，应在替代开发阶段单独确认线材结构、连接器端接及整机高速信号验证结果，而不应直接将不同AWG规格视为完全等同。 我司可根据客户提供的原厂I-PEX 83058-100B-01-D样品或图纸进行针对性评估，在满足机械连接、线材规格和实际应用要求的基础上，为客户提供兼容替代及定制化极细同轴线束方案。

------------------------------------------------------------------------------------------------------

五、总结｜小型线束也可能决定整机连接可靠性
对于高速、轻薄化电子设备而言，极细同轴线束虽然体积小，却承担着关键的高速信号连接任务，因此其加工质量、连接可靠性、机械适应性及线材规格都可能直接影响整机运行稳定性。尤其在出现显示闪烁、信号间歇性中断或高速数据异常时，极细同轴线束应成为工程师进行失效分析时重点关注的部件之一。围绕I-PEX  83058-100B-01-D，我司可提供以 20907-012E-01 为线材端连接器、结合 AWG40/AWG42 规格需求进行开发评估的兼容替代线束服务，帮助客户从工程验证到批量采购建立更加灵活的供应方案。对于正在寻找CABLINE-UY系列极细同轴线束替代供应商的客户，欢迎结合实际产品型号、图纸或样品进行技术沟通与方案评估。

我是【美金电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。
