Amphenol SV Microwave 连接器虚焊如何修

一、Amphenol SV Microwave 品牌简介
Amphenol SV Microwave 是 Amphenol 集团旗下专注于高性能射频与微波互连解决方案的子品牌，拥有超过50年行业经验。其产品广泛应用于军事、航天、卫星通信、雷达、5G 和高端测试系统等对高频性能和连接可靠性要求极高的领域。

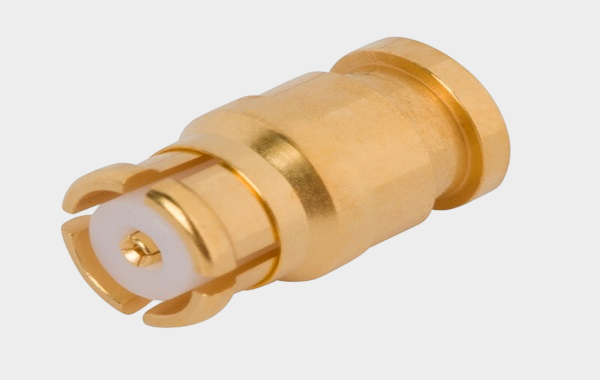

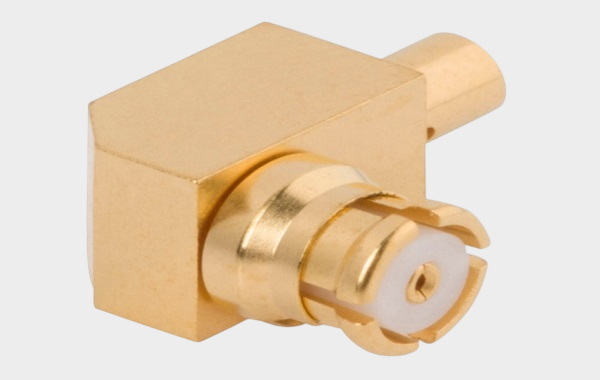

SV Microwave 提供涵盖 SMP、SMPM、SMPS、2.92mm、1.85mm 等多种标准的连接器，产品频率覆盖 DC 到 67GHz，具备优异的抗震、耐高温、低插损、高密度和盲插特性，尤其适用于系统中对焊接质量和长期可靠性要求极为严苛的场景。

二、连接器虚焊的常见原因与检测方法
虚焊是连接器使用过程中最常见、但也最隐蔽的一类失效问题，尤其在高频射频连接器上更容易引发信号不稳定、频谱漂移或通信中断等问题。
1、常见原因包括：
• 锡膏或焊锡不足；
• 基板焊盘污染或氧化；
• 高温回流工艺参数不稳定；
• 人为操作失误；
• 连接器金属脚未充分润湿等。
2、检测方法主要有以下几种：
• 目视检测：利用放大镜或显微镜查看焊点是否存在裂缝、气孔或焊料不足；
• X-ray 检测：用于检测焊点内部结构，尤其是 BGA 型封装或密集盲焊区；
• 电气连续性测试：使用万用表或专用测试夹具检测信号通断；
• 热冲击试验：在冷热循环条件下，通过故障复现判断是否存在虚焊。
对于高频连接器，如 Amphenol SV Microwave 的射频产品，可借助矢量网络分析仪（VNA）检测其 S 参数变化，若出现插损异常、回波增大，极有可能为焊接不良引起。

三、连接器虚焊的修复方式
连接器一旦发生虚焊，修复必须谨慎，避免造成二次损伤或焊盘脱落。一般建议采用以下方式：
1. 局部回流焊：使用热风枪进行局部加热，使焊点重新润湿，适用于表贴连接器；
2. 手工焊接修补：使用恒温烙铁在辅助助焊剂作用下进行补焊，焊接时间应控制在合理范围；
3. 更换连接器：若引脚损坏或焊盘已被拉起，建议整件替换；
4. 焊接辅助治具使用：对于微型连接器，可配合治具定位焊接，提升修复精度。
特别提醒：高频连接器对焊接残留物、气泡等极为敏感，修复后务必进行高频性能复检，确保指标恢复。

四、总结与合作建议
连接器虚焊虽为微小瑕疵，但在高可靠性应用场景中可能造成系统级故障，必须高度重视。而像 Amphenol SV Microwave 这类国际高端品牌的连接器，不仅设计精密，且在装配焊接过程中也配有专用指导和工艺标准，从源头减少虚焊风险。
我们建议在高频通信、新能源控制、高可靠雷达等核心系统中，优先选用经验证的国际品牌，并搭配专业的安装与检测服务，从源头保障连接器的焊接可靠性与使用寿命。
